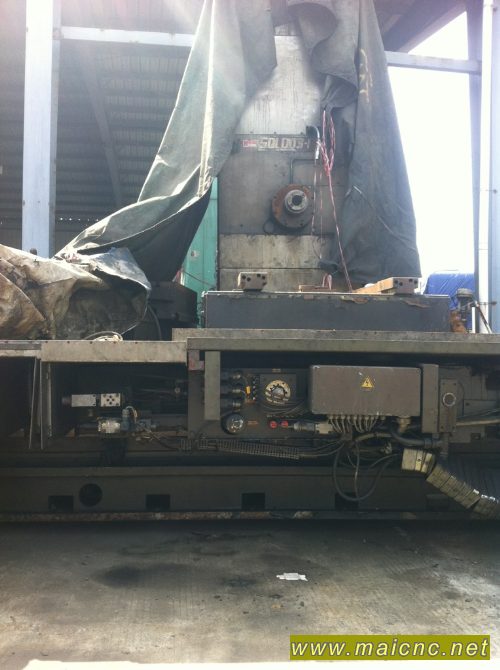

TH65100×100B TH65100×125B/3D
工作台
工作台面积 mm 1000×1000 1000×1250
交换工作台数 双 单
工作台交换时间 s 55 -
可承受最大荷重 kg 3000 5000
主轴工作范围
主轴锥孔 ISO 7:24 No50 ISO 7:24 No50
主轴直径/平旋盘直径 - φ125/-
主电机功率 kW 17/22.5 17/22.5
主轴转速 r/min 12-3000 12-3000
主轴最大扭矩 N.m 1100 1100
主轴轴向最大抗力 N 12250 12250
工作台最大行程X mm 2000 2000
主轴箱最大行程Y mm 1200 1200
立柱最大行程Z mm 1200 1200
主轴伸出长度W mm 500 500
工作台回转B ° 360/0.001 360/0.001
移动速度
主轴中心线至工作台面距离 mm 0-1200 100-1300
主轴端面至工作台中心最小距离 350(主轴零位) 350(主轴零位)
切削进给
X、Y、Z mm/min 1-6000 1-6000
W mm/min - 1-5000
快速 m/min X,Y,Z:10 X,Y,Z:10 W:5
工作台进给 r/min 0-2.5 0-2.5
自动换刀装置
刀库容量/选刀方式 piece 60(40、90为选项)/定点 60(40、90为选项)/定点
刀柄规格 ISO 7:24 JT50 ISO 7:24 JT50
刀具最大重量 kg 25 25
刀具最大长度/直径 mm 400/φ125 400/φ125
换刀时间 s 9 9
在相邻刀座有空位时刀具最大直径 mm 250 250
定位精度
X、Y、Z mm ±0.008(±0.005/全行程 选项) ±0.008(±0.005/全行程 选项)
B（4×90°） mm ±7.5"(±2") ±7.5"(±2")
重复定位精度
X、Y、Z mm ±0.005(±0.003/全行程 选项) ±0.005(±0.003/全行程 选项)
工作台4×90° mm ±2" ±2"
安装数据
电源 Hz/V 50/380 50/380
电气总容量 KVA 100 100
机床重量 kg 34000 31500
占地面积 mm 8645×6755 6755×6610
外形尺寸 mm 8645×6755×4050 6755×6610×4050
数控系统 SIEMENS 840D SIEMENS 840D
TH65125×125B/3
TH65125×125B/3D TH65125×140B/3D
工作台
工作台面积 mm 1250×1250 1250×1250 1250×1250
交换工作台数 双 单 单
工作台交换时间 s 55 - -
可承受最大荷重 kg 3000 5000 5000
主轴工作范围
主轴锥孔 ISO 7:24 No50(BT50选项) ISO 7:24 No50(BT50选项) ISO 7:24 No50(BT50选项)
主轴直径/平旋盘直径 φ125/- φ125/- φ125/-
主电机功率 kW 17/22.5 17/22.5 17/22.5
主轴转速 r/min 12-3000 12-3000 12-3000
主轴最大扭矩 N.m 1100 1100 1100
主轴轴向最大抗力 N 12250 12250 12250
工作台最大行程X mm 2000 2000 2000
主轴箱最大行程Y mm 1200 1200 1200
立柱最大行程Z mm 1200 1200 1200
主轴伸出长度W mm 500 500 500
工作台回转B ° 360/0.001 360/0.001 360/0.001
移动速度
主轴中心线至工作台面距离 mm 0-1200 100-1300 100-1300
主轴端面至工作台中心最小距离 475(主轴零位) 475(主轴零位) 475(主轴零位)
切削进给
X、Y、Z mm/min 1-6000 1-6000 1-6000
W mm/min 1-5000 1-5000 1-5000
快速 m/min X,Y,Z:10 W:5 X,Y,Z:10 W:5 X,Y,Z:10 W:5
工作台进给 r/min 0-2.5 0-2.5 0-2.5
自动换刀装置
刀库容量/选刀方式 piece 60(40、90为选项)/定点 60(40、90为选项)/定点 60(40、90为选项)/定点
刀柄规格 ISO 7:24 JT50 ISO 7:24 JT50 ISO 7:24 JT50
刀具最大重量 kg 25 25 25
刀具最大长度/直径 mm 400/φ125 400/φ125 400/φ125
换刀时间 s 9 9 9
在相邻刀座有空位时刀具最大直径 mm 250 250 250
定位精度
X、Y、Z mm ±0.008(±0.005/全行程 选项) ±0.008(±0.005/全行程 选项) ±0.008(±0.005/全行程 选项)
B（4×90°） mm ±7.5"(±2") ±7.5"(±2") ±7.5"(±2")
重复定位精度
X、Y、Z mm ±0.005(±0.003/全行程 选项) ±0.005(±0.003/全行程 选项) ±0.005(±0.003/全行程 选项)
工作台4×90° mm ±2" ±2" ±2"
安装数据
电源 Hz/V 50/380 50/380 50/380
电气总容量 KVA 100 100 100
机床重量 kg 35000 32000 32500
占地面积 mm 8670×6450 6975×6790 6975×6790
外形尺寸 mm 8670×6450×4050 6975×6790×4050 6975×6790×4050
数控系统 SIEMENS 840D SIEMENS 840D SIEMENS 840D
TH65140×160B/3D
TH65160×180B/3D TH65125×300B/3D
工作台
工作台面积 mm 修复好 达到出厂精度标准
|
