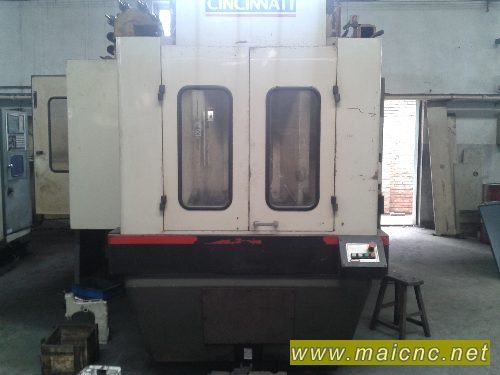

1．设备名称：辛辛那提卧式加工中心 型号：
2.设备技术要求及主要规格参数：
辛辛那提卧式加工中心技术参数
2.1行程(TRAVEL)
2.1.1 x軸(x-axis) 760mm
2.1.2 y軸(y-axis) 760mm
2.1.3 z軸(z-axis) 760mm
2.1.4 B轴(b-axis) 360度
2.2工作臺(TABLE)
2.2.1 工作臺面積(Table size) 500 x 500mm
2.2.2 工作臺最大負荷(Max. loading capacity) 500kg
2.2.3 三軸镶钢导轨数數(Boxway designed on y-axis) 3pcs
2.2.4 T型槽數尺寸（寬x數目x節距）(Size of T-slot) 18
2.3主軸(SPINDLE)——原装主轴
2.3.1主軸轉速(Spindle speed) 6000rpm
2.3.2主軸速度變換數 齿轮传动
2.3.3主轴档位数 2档
2.3.4主轴各档转速 10-980rpm
980-6000rpm
2.3.4主軸錐度(Spindle taper) BT50
2.5軸(AXES)
2.5.1導程(Lead) 8mm
2.6控制系統（Control System）
四轴四联动，主轴、进给采用FANUC交流伺服电机
2.6.1标准配置（Stard Accessories） FANUC-OI-MC
2.6.2 X馬達(X zaxis motor)αiF 22/30004KW / 22NM / 3000rpm
2.6.3 Y馬達(Y zaxis motor)αiF 22/3000 4KW / 22NM / 3000rpm
2.6.4 Z馬達(Z zaxis motor)αiF 22/30004KW / 22NM / 3000rpm
2.6.5 B馬達(B zaxis motor)αiF 22/40004.5KW / 22NM / 4000rpm
2.6.6 主軸馬達(Spindle motor)αIi 12/10000 11~15KW / 10000rpm
2.7進給速率(FEED RATE)
2.7.1 x、y、z快速進給速率(x y z axis rapid feed rate) 18000mm/min
2.7.2 切削進給率(Cutting feed rate) 0~6000mm/min
2.8自動換刀系統(Automatic tool changer)
2.8.1刀具數量(Tool magazine capacity) 50个刀位
2.9交换工作台(Automatic pallet changer)
2.9.1交换方式 液压自动交换
2.9.2工作台数 双工作台
系统损坏 |
