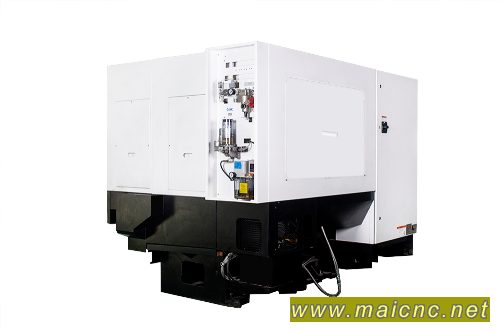

GTB200-500刀塔机
最大回转直径：Ф610mm
最大加工直径：Ф350mm
最大加工长度：510mm
最大棒材通孔直径：Ф66mm
X-轴行程：190mm
Z-轴行程：535mm
主轴通孔尺寸：Ф76mm
刀具数量：12把
尾座行程：550mm
尾座锥孔：MT5
主轴电机（30分钟/连续）：22/15kW
● 高刚性、大扭矩电主轴，最大扭矩可达162N.m，最高转速5000r/min;
● 主轴箱散热片设计，可有效降低主轴温升，增加主轴稳定性及轴承寿命。
● 主轴轴承采用NSK或SKF高精度角接触轴承和圆柱滚子轴承，可承受较大轴向径向切削抗力；
● 量化配磨的主轴预紧控制，可保障主轴的高精度、高刚性、高稳定性。
● 刀塔采用伺服电机分度、液压锁紧、齿盘定位的设计结构，换刀速度快，定位精度高，刀塔内部全密封，转位无抬升，精确稳定。
● 伺服尾座：可通过系统设置尾座行程及推力，提高零件加工过程中的精准性，亦可适用于各种无人化加工的场合。
● 三轴导轨选用日本THK或德国INA；丝杠选用日本NSK丝杠。
● 气源、润滑集中维护区，方便使用及后期维护。
● 主轴轴承采用风洞冷却，可有效抑制主轴轴承温升。 |
