新更换系统 西门子840D 带第四轴。

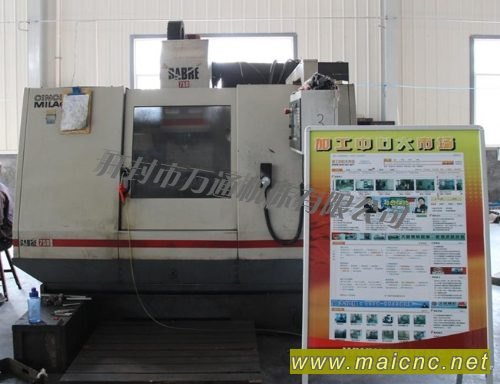

MAKE: CINCINNATI MILACRON
MODEL: SABRE 1000
S/N: 7039-A00-93-0220
TRAVEL: (X):40" (Y)20" (Z)25"
TABLE SIZE: 20" X 44"
SPINDLE SPEED: 8000 RPM MAX
OTHER:
3-AXIS VERTICAL MACHINING CENTER (WIRED TO THE 4-AXIS)
W/ARAMATIC 850-SX CONTROLS AUTO
TOOL CHANGER #40 V-FLANGE TAPER SPINDLE
Price: $ 9500
我公司于1996年购买了两台美国辛辛那提?米拉克龙（CINCINNATIMILACRON）公司生产的，装备有A2100数控系统的立式加工中心SABRE1000立式加工中心、ARROW750立式加工中心。这两台加工中心刀库容量均21把，配备有排屑器、软盘驱动器、CNC回转工作台、精密主轴探头、精密刀具探头、60～8000rpm高速主轴，采用半闭环控制。二者唯一区别是SABRE1000立式加工中心X轴方向的加工行程要比ARROW750立式加工中心长一些。
ＳＡＢＲＥ７５０立式加工中心本刊第七期刊登的ＳＡＢＲＥ７５０型（中文译名“马刀７５０”）立式加工中心（广告编号９６０７—０５），是北京市机电研究院与美国辛辛那提?米拉克龙公司合作生产的产品。该机型是辛辛那提公司群狼计划中专门针对市场开发的生产型加工中心。到１９９５年已累计向世界上十几个国家和地区销售ＳＡＢＲＥ系列加工中心３０００余台。在我国目前已有部分厂家采用该机床组线，用于零部件的批量生产。今年北京市机电研究院向市场推出的是配Ａ２１００系统的ＳＡＢＲＥ７５０立式加工中心，其快进速度可达２４ｍ／ｍｉｎ。Ａ２１００系统是辛辛那提公司最新开发的，它采用通用计算机主板，便于升级；采用最新的表面安装技术，使其整体结构紧凑小巧；内置ＰＬＣ丰富的软件包，能充分满足机床速度、精度及高可靠性的要求；双８０４８６微处理器设计、表格化管理、菜单式人机对话、１４英寸高分辨率彩显、直接荧光屏式按键等使系统具有功能强、操作方便、编程容易、快速设定等优点
1 数控系统采用法那科 Oi-MATE MC；
2 X、Y轴电机是法那科 β 12/2000I系列，功率1.8KW
3 Z 轴电机是法那科 β 22/2000I系列，功率2.5KW
4 主轴电机是法那科 β 12/7000I系列
5 主轴：最高速度：7000R/MIN 额定扭距 47.8NM
6 快速进给 16M/MIN 切削进给10M/MIN
7 电源总功率 20KW
8 采用7.2英寸单色LCD/MDI显示器
9具有简易同步控制功能 最小输入增量0.001MIN 具有柔性进给齿轮
10 具有精细加工、减速功能 具有位置跟踪功能
11 具有各轴、各方向、程序段启动、切削程序段启动等互锁功能
12 具有各轴的镜向功能
13具有伺服关断/机械手轮进给功能
14 具有反向间隙补偿功能
15 具有存储型螺距误差补偿功能
16 外部干扰扭矩检测功能[/color][/color][/color][/color]
|
