产品名称：五轴加工中心
产品型号：UG
产品品牌：崴立
产品产地：台湾
产品单价：议价
最小起订：1/台
发布日期：2012年08月21日
截止日期：2013年08月21日
|
|

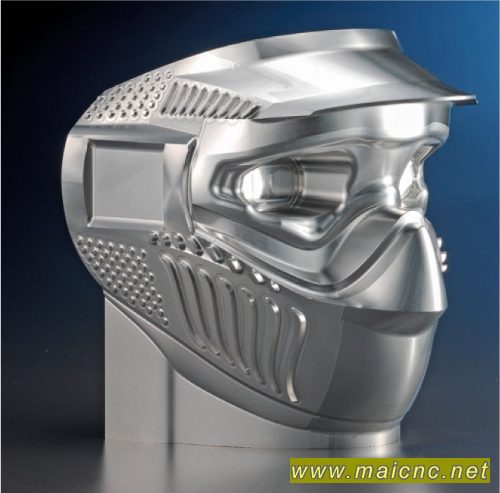

崴立自行研发独创五轴旋转台（专利），配置瑞士TDM高速内藏式主轴（60N.m/22000rmp）
A轴=+30度至-120度（最大扭矩5300N.m）
C轴=360度（最大扭矩2330N.m）
本产品获得2009年台湾工具研发创新竞赛优等奖，高刚性的天车式设计，Y轴配置双伺服马达加双螺杆，高精密高扭矩的五轴旋转台，对各项零件进行精密产花（刮研），使机器的各处结合面滑动面，达到良好的几何精度，确保机器发挥良好的切削刚性，精度和寿命。完整的品质测试流程，搭配先进的三次元坐标量测仪;自动光学准直仪；镭射干涉；球杆检测。线上动平衡。来保证机器的优良精度和性能
規格/型號 單位 UG 550 UG 800
行程
X 軸行程 (左右) mm(in) 550 (21.7) 800 (31.5)
Y 軸行程 (前後) mm(in) 700 (27.6) 950 (37.4)
Z 軸行程 (上下) mm(in) 500 (19.7) 650 (25.6)
A 軸旋轉角度 degree +30/-120 +30/-120
C 軸旋轉角度 degree 360 360
工作台
工作台直徑 mm(in) Ø550 (21.7) Ø800 (31.5)
工作台荷重 kg(lb) 500 (1100) 900 (1980)
主軸
驅動形式 內藏式
主軸轉速 rpm 14000
主軸馬力 (持續/30分鐘) kW(HP) 27/36 (37/49)
主軸錐孔 BT#40
進給系統
G00 快速進給 (X 軸) mm(in)/min 48000 (1889.8)
G00 快速進給 (Y 軸) mm(in)/min 48000 (1889.8)
G00 快速進給 (Z 軸) mm(in)/min 48000 (1889.8)
切削進給 mm(in)/min 1-10000 (0.04-393.7)
A軸轉速 rpm 25
C軸轉速 rpm 100
刀庫系統
刀庫容量 pcs 30 (60 選購)
換刀方式 手臂式
最大刀徑/無臨刀 mm(in) 90/130 (3.5/5.1)
最大刀長 mm(in) 300 (11.8)
最大刀重 kg(lb) 8 (17.6)
控制器與配件
控制器 海德漢 iTNC 530 / 發那科 31i MA5 (選購)
鐵屑輸送機 鏈式(標準)
機器尺寸
機器長度 mm(in) 4000 (157.5) 5000 (196.9)
機器寬度 mm(in) 3000 (118.1) 3000 (118.1)
機器高度 mm(in) 3500 (137.8) 3650 (143.7)
機器重量 kg(lb) 11000 (24200) 15000 (33000) |
|
