一、 产品简介与用途
该加工中心进给轴为X、Y、Z三座标控制，主轴为伺服电机动力驱动，刀库容量16、20或24把可选。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于多品种、中小批量产品的生产，对复杂、高精度零件的加工更能显示其优越性。
二、 主要结构特点

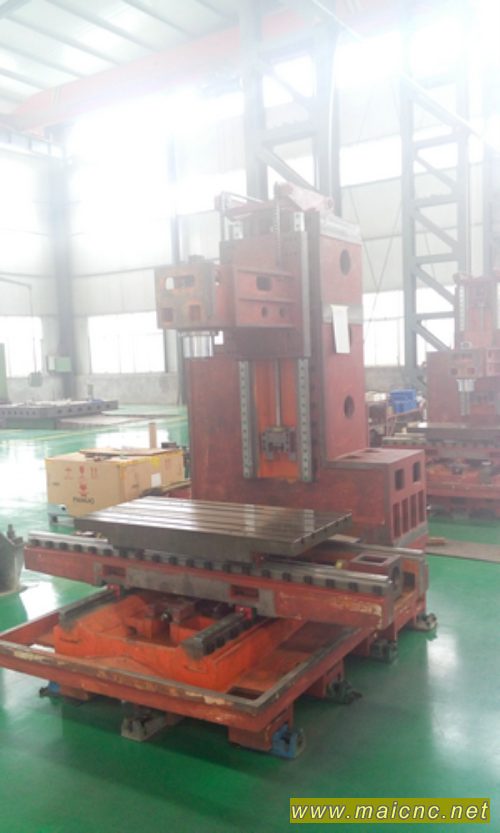

1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。

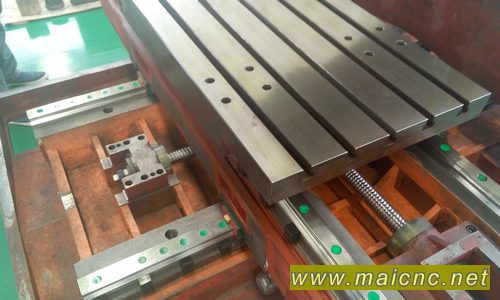

2、 X、Y、Z向导轨均为高刚性滚动直线导轨，配合自动强制润滑，运动的摩擦阻力极小，无低速爬行现象，机床精度寿命高；
3、 Z向加配重块平衡，配中央通道导向设计，保证主轴箱快速移位时，不产生晃动，确保运动精度；
4、 X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠，进给速度高；伺服电机利用弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度；
5、 采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达8000rpm；
6、 主轴可配置高性能温度控制系统，将主轴产生的热量带走，使主轴单元温度与室温保持平衡，大大降低了热变形对主轴回转精度的影响，延长主轴的使用寿命；
7、 主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度；
8、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
9、 机床外防护采用全封闭机构设计；安全可靠；
10、 采用台湾高质量的16、20或24把高速自动换刀刀库，换刀准确，时间短，效率高，经百万次运转测试，符合可靠性要求；可配置推进斗笠式或圆盘式刀库，推进斗笠式刀库带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命；
11、 机床操作系统采用人体工程学原理设计，操作箱独立设置，接近操作者，配装手持式电子手轮操作盒，方便对刀；
12、 采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
13、 机床配套知名CNC控制系统，功能齐全、操作简便，精度稳定、可靠；
14、 电气系统采用变压器与控制系统分离设计结构，降低热量的产生，减少电气箱温度变化，提高电气件的使用寿命及系统控制的可靠性；
型号 VMC1056 VMC1266
X轴 1000mm 1200mm
Y轴 560mm 660mm
Z轴 560mm 660mm
主轴端面至工作台 140-700mm 140-800mm
主轴中心至立柱导轨 610mm 710mm
X轴快速移动 20m/min 20m/min
Y轴快速移动 20m/min 20m/min
Z轴快速移动 18m/min 18m/min
切削进给 1-5000mm/min 1-5000mm/min
工作台面积 550×1100mm 600×1300mm
最大承重 750 950
T型槽 5-18-100mm 5-18-125mm
转速 8000rpm 8000rpm
主轴直径 150mm 150mm
主轴锥孔 BT40 BT40
主电机功率 7.5/11KW 11/15KW
规格 16/20T/24T 16/20T/24T
类型 斗笠式/圆盘式 斗笠式/圆盘式
刀位 16/20/24 16/20/24
换刀时间 2-5s /5s 2-5s /5s
最大刀具直径 80/150mm,80/130mm 80/150mm,80/130mm
最大刀具长度 300mm 300mm
最大刀具重量 6Kg/7Kg 6Kg/7Kg
重量 6000 Kg 7500 Kg
外形尺寸（长×宽×高） 2700×2400×2700mm 3500×2700×2700mm |
