一、 产品简介与用途
1、 ZK5140、ZK5150主要特点：

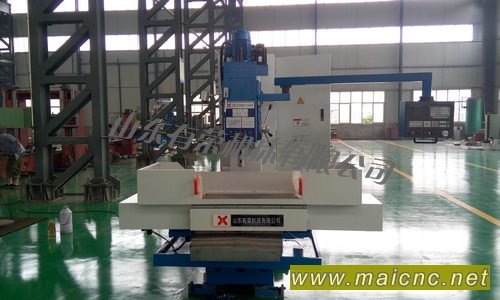

ZK5140、ZK5150数控钻床是一种由数控系统控制 ,X、Y、Z三向进给均为伺服电机驱动，主传动机械 12级变速的经济型数控方柱立式钻床。
1. 造型新颖, 美观大方, 宜人性强;
2. 基础件采用高强度铸铁, 并经实效处理，确保精度的稳定性;
3. X、Y 两个方向进给导轨副均为矩形滑动导轨, 淬硬磨削导轨与贴塑导轨相 配合，承载能力强，减震性好。
4. X、Y 两个方向进给均采用高精度滚珠丝杠，伺服电机与丝杠采用弹性联轴器直联，确保机床的进给精度和定位精度。
5. 进给采用自动润滑泵润滑，主传动采用油泵强制润滑；
6. 机床有足够的功率和很广的变速范围。
7. 机床主轴进给可实现机动、手动进给转换。
8. 机床主轴箱可手动升降，以增加工件的加工空间范围。
机床的最大钻孔直径为 ZK5140:Ф40mm,ZK5150:Ф50m (在布氏硬度 HB= 220 的铸铁上)。
2、ZK5140、ZK5150用途：
本机床除用于钻孔外，还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等 。本机床效率高、刚性好、精度高、噪音低、变速范围广、自动性强、操纵集中、外形新颖、使用维修方便，适用于中小型板件、盘类、壳类等复杂零件的孔系批量加工。
二、标准配置
标准配置 :主机部分、润滑、冷却、半封闭防护、 KND 数控系统。
选择配置 :GSK数控系统。
三、机床精度检验
本机床执行JB/T8357.1 —2008 数控立式钻床 精度检验
JB/T8357.2 —2008 数控立式钻床 技术条件
|
