產品簡介與用途
該加工中心/銑床進給軸為X、Y、Z三座標控制，三軸通過伺服馬達驅動，能夠實現對各種盤類、板類、殼體、凸輪、模具等複雜零件一次裝夾，完成鑽、銑、鏜、擴、鉸、攻絲等多種工序加工，適合於多品種、中小批量零件的生產，對複雜、高精度零件的加工更能顯示其優越性。

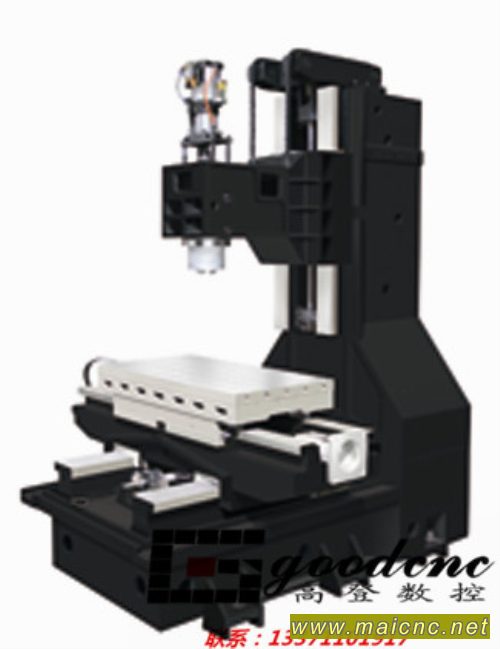

一、 主要結構特點
◆優質鑄件：全機採用GB300 高級樹脂砂造型鑄件，經回火處理及震動與自然時效處理消除內應力。
◆超寬底座：一體成型鑄件，提供最穩固的荷重支撐能力，加上導水盤設計，切削液不外漏。
◆人字型立柱：加寬結合面跨距，提升機床剛性。
◆肋骨式機頭設計：內部筋條加粗加大，強化結構剛性大幅提高加工穩定性。
◆三軸全行程制程：有效加強動態精度及使用壽命。
◆台製P級線軌：高精度台製P級線軌。
◆Y軸馬達後置：縮短上下工件間距，提升加工便利性。
◆台製C3級滾珠螺桿：採用台製C3級滾珠絲桿，保證軸向運行精準度。
◆台製伸縮護罩：三軸採用台製護罩，延長使用壽命。Y軸後護罩採用單片式人字型及全軌支撐，達到有效防護易於排屑，便於維修。
◆內藏式配重：配重附導桿，上下移動時配重不晃動。
◆機體油水分離設計：機體油水分離設計,斜角排屑口與沖屑全方面設計，集結機體剛性，排屑容易及切削液不易發臭不外漏等眾多優點。
◆台製主軸：採用P4級軸承組裝主體，確保各轉速的低震動。
◆管線內藏式：避免鐵屑及切削液侵蝕管線的疑慮。
◆結構剛性：三軸快速位移48m/min 的機體結構設計。
二、 主要技術參數
1、 技術規格
行 程
X軸 900mm
Y軸 500mm
Z軸 500mm
主軸端面至工作臺 120-620mm
主軸中心至立柱導軌 576mm
進 給
X軸快速移動m/min 36m/min
Y軸快速移動m/min 36m/min
Z軸快速移動m/min 24m/min
切削進給 1-10m/min
工作臺
工作臺面積 1000×520mm
最大承重 500Kg
工作臺面距地面高度 約950mm
T型槽 5×18×100mm
主軸
轉速 8000rpm
主軸錐孔 BT40
主電機功率 11KW
重量 5500Kg
2、 CNC控制系統（標準配置）
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊介面，可與電腦進行程式控制與存儲，能實現DNC加工。
FANUC 0I Mate-MD數控系統
主軸電機：βiI12/8000 SP
X/Y伺服電機：βis22/3000
Z伺服電機:βis22B/3000
3、 電源裝置
電源形式 三相交流380V±10％ 50Hz±10％
用電容量 20KVA
4、 冷卻系統
水箱容積 約400L
冷卻泵功率 460W
冷卻泵流量 2000 L/h
5、 機床外形尺寸及重量
機床外形尺寸（長×寬×高） 約3250×2600×2600mm
機床淨重（整机） 約5500Kg
6、 機械精度
定位精度（JIS標準） 0.005/300mm
重复定位精度（JIS标准） 0.003mm
三、 機床的隨機附件
1 裝箱單 5 電氣操作手冊
2 精度檢驗單 6 隨機工具箱
3 隨機系統資料 7 地腳墊塊
4 機械操作手冊 8
四、 主要外購件清單
序號 配置 規格明細 廠家 產地
1 三軸角接觸球軸承（3對2） 内徑30,外徑62(排列方式3-2) FAG 德国
2 三軸滾珠螺桿（C3級） X、Y、Z：R40-12K5-FDC-C3级 上銀 台灣
3 三軸線軌（P級） HGH35HA 上銀 台灣
4 BT40 8000rpm皮帶式主軸 BT40-150-8000rpm 睿營/羅翌 台灣
5 打刀缸 3.5T 尚品/協品 台灣
6 三軸伸縮護罩 n/a 海東 國產
7 集中式自動潤滑系統 TZ-2202-210XA 河谷 國產
8 三軸鎖緊螺帽 YSF M30*1.5P 盈錫 台灣
9 三軸聯軸器 ROTEX GS28 98SHA KTR 德國
10 地腳螺栓承座+地腳螺栓+螺帽 n/a 國產
11 工具箱 内六角扳手一套、開口/套筒扳手一把、一字及十字起子各一把 國產
以上為光機標準配置
1 控制器 FANUC 0I Mate-MD
X/Y伺服電機：βis22/3000
Z伺服電機:βis22B/3000
主軸電機：βiI12/8000 SP 發那科 日本
2 變壓器 20KVA 順亮 國產
3 控制面板 n/a 哲宏 國產
4 氣動系統 n/a 金器/亞德客 台灣
5 冷卻泵 CB2-30 斯特爾 台灣
6 鈑金（含螺旋排屑機） 全防護 美格 國產
以上為整機標準配置，以下為選配
1 控制器 FANUC 0I-MD
X/Y伺服電機：βis22/3000
Z伺服電機:βis22B/3000
主軸電機：βiI12/8000 SP 發那科 日本
2 控制器 FANUC 0I-MD
X/Y伺服電機：αiF12/3000
Z伺服電機:αiF12B/3000
主軸電機：αiI8/8000 SP 發那科 日本
3 控制器 三菱 M70B
X/Y伺服電機：HF204S
Z伺服電機: HF204BS
主軸電機：SJ-V7.5 三菱 日本
4 刀庫 刀臂式BT40-24T 德大 台灣
5 油冷機 KO-4PTSH 高抗 台灣
6 BT40 10000rpm皮帶式主軸 BT40-150-10000rpm 羅翌 台灣
7 BT40 12000rpm皮帶式主軸 BT40-150-12000rpm 羅翌 台灣
五、 工作臺及T型槽
機種 單位 A B C D E F G H I
LV950 mm 1000 520 60 100 360 18 31 30 13
|
